返回

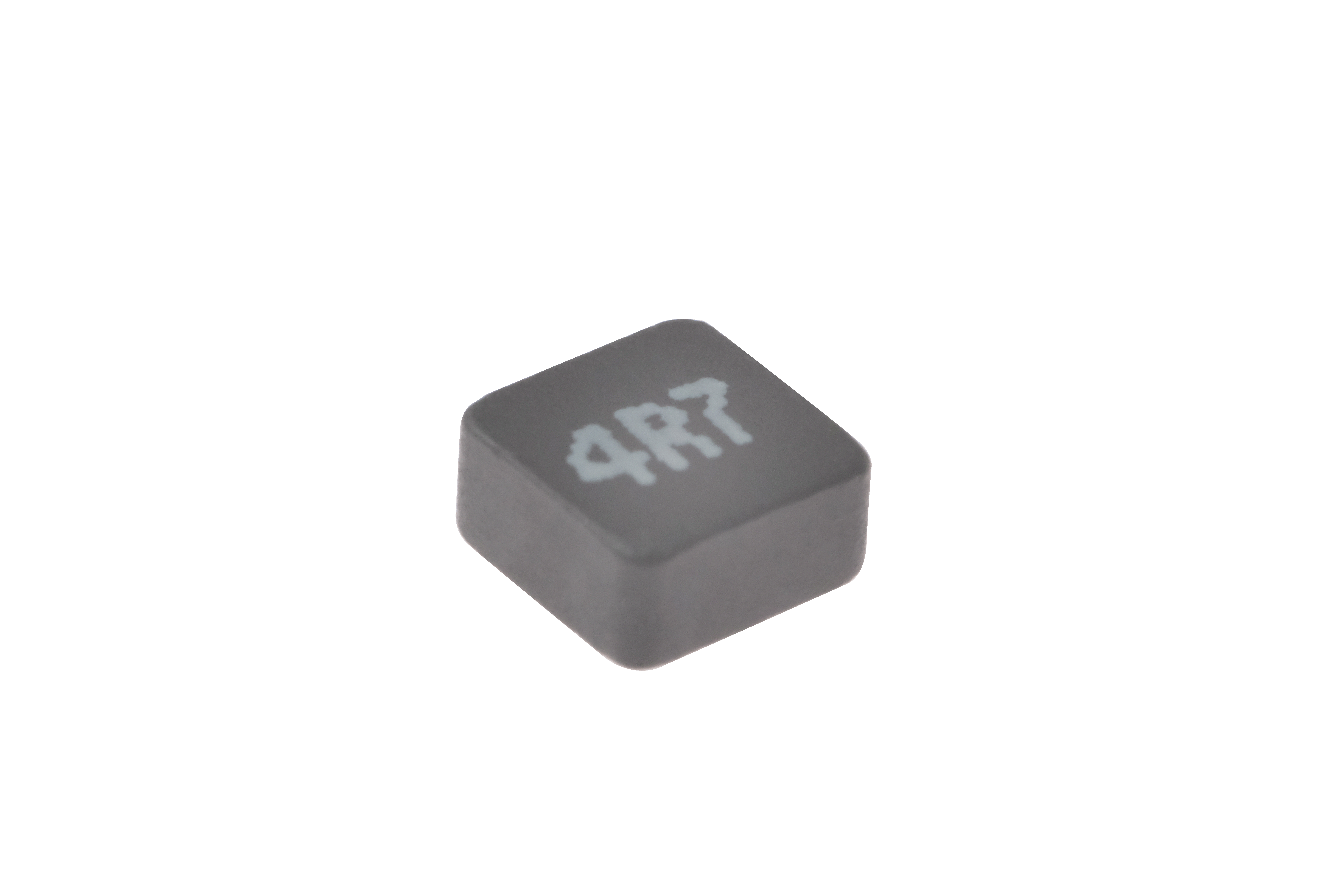

ACKSTF0402S
儲能
磁屏蔽結構,T core 工藝,閉合磁路,抗電磁干擾強
低DCR和ACR損耗
在高頻和高溫環境下保持優良的溫升電流及飽和電流特性
滿足AEC-Q200 Grade1(-40-125℃)
產品信息
產品用途
1.PAD/Notebook/Desktop/Server applications PAD,筆記本電腦,臺式機,服務器,
2.DC/DC converter DC/DC轉換器
產品參數
樣品申請
系列
型號
PDF
電感值
(μH)
共模阻抗
(Ω)
阻抗
(Ω)
電感/
阻抗公差
測試條件
DCR
(mΩ)
飽和電流
TYP(A)
溫升電流
TYP(A)
用途
狀態
工作溫度
(℃)

(mm)

(mm)

(mm)
封裝
屏蔽
材質
產品3D圖
繞線一體成型電感
ACKSTF0402S-4.7uH/M
4.70
---
---
±20%
1MHz/0.1V
54.20
4.80
5.20
車規品
量產
-40~125
4.00
4.00
2.10
SMD
Y
合金
繞線一體成型電感
ACKSTF0402S-3.3uH/M
3.30
---
---
±20%
1MHz/0.1V
38.30
6.00
5.50
車規品
量產
-40~125
4.00
4.00
2.10
SMD
Y
合金
繞線一體成型電感
ACKSTF0402S-2.2uH/M
2.20
---
---
±20%
1MHz/0.1V
25.80
8.00
8.00
車規品
量產
-40~125
4.00
4.00
2.10
SMD
Y
合金
繞線一體成型電感
ACKSTF0402S-1.5uH/M
1.50
---
---
±20%
1MHz/0.1V
23.30
8.00
8.70
車規品
量產
-40~125
4.00
4.00
2.10
SMD
Y
合金
繞線一體成型電感
ACKSTF0402S-1.2uH/M
1.20
---
---
±20%
1MHz/0.1V
13.50
9.00
9.70
車規品
量產
-40~125
4.00
4.00
2.10
SMD
Y
合金
繞線一體成型電感
ACKSTF0402S-1uH/M
1.00
---
---
±20%
1MHz/0.1V
11.00
9.70
10.50
車規品
量產
-40~125
4.00
4.00
2.10
SMD
Y
合金
繞線一體成型電感
ACKSTF0402S-0.6uH/M
0.60
---
---
±20%
1MHz/0.1V
7.50
13.00
14.10
車規品
量產
-40~125
4.00
4.00
2.10
SMD
Y
合金
繞線一體成型電感
ACKSTF0402S-0.47uH/M
0.47
---
---
±20%
1MHz/0.1V
5.80
15.00
17.00
車規品
量產
-40~125
4.00
4.00
2.10
SMD
Y
合金
注釋
所有數據基于環境溫度25℃條件下測試。
電感測試條件為1kHz,1V。
飽和電流:電感值下降其初始值的20%時所加載的實際直流電流值。
溫升電流:使產品溫度上升到ΔT40℃時所加載的實際直流電流值(Ta=25℃)。
特別提醒:線路設計,組件布局,印刷線路板(PCB)尺寸及厚度,散熱系統等均會影響產品 溫度。
請務必在最終應用時,驗證產品發熱狀況。
保存
產品在包裝中的保存條件:溫度 5~40°C,相對濕度小于等于 70%。
如果取出使用,剩余的產品請用膠袋密封按照以上條件保存,避免端子(電極)氧化,影響焊接狀態。
產品儲存期不建議超過 12 個月,在其他影響下,端子可能會退化,導致焊接性差。
請不要將產品保存于高溫、高濕、有塵埃、腐蝕性氣體的不適合環境中。
請小心輕放,避免由于產品的跌落或取用不當而引致的損壞。
手上的油脂會導致可焊性降低,應避免用手直接接觸端子。
