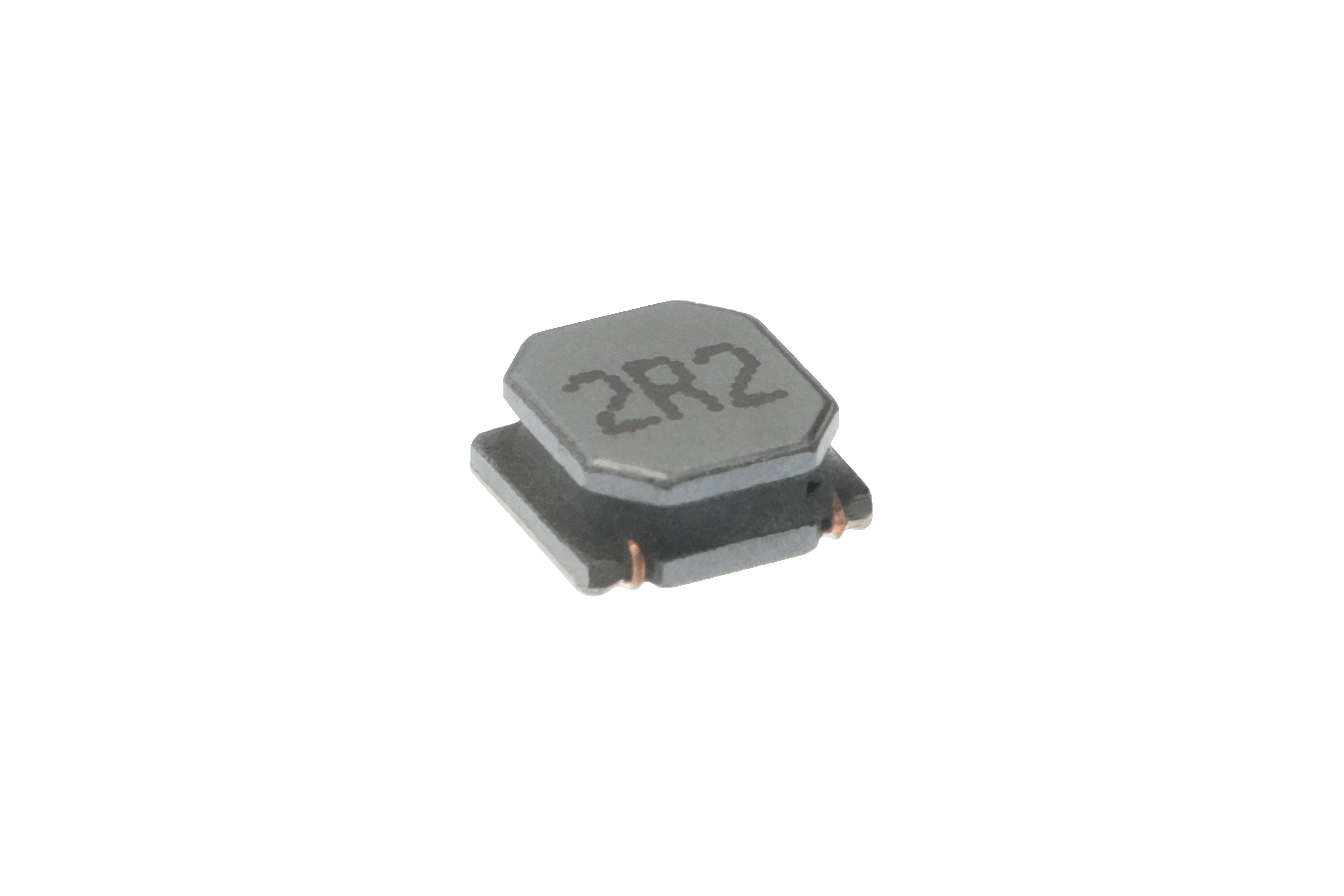

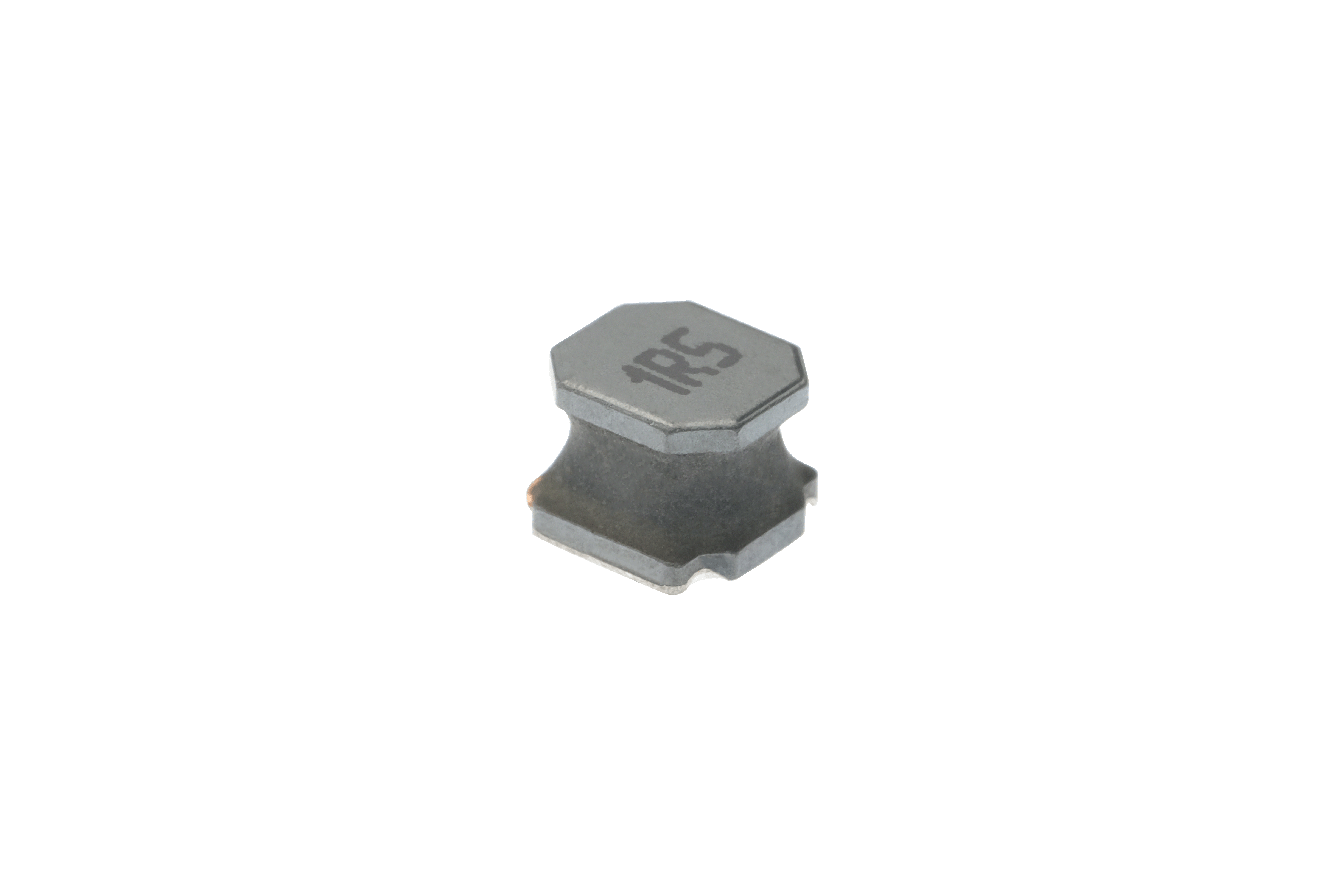

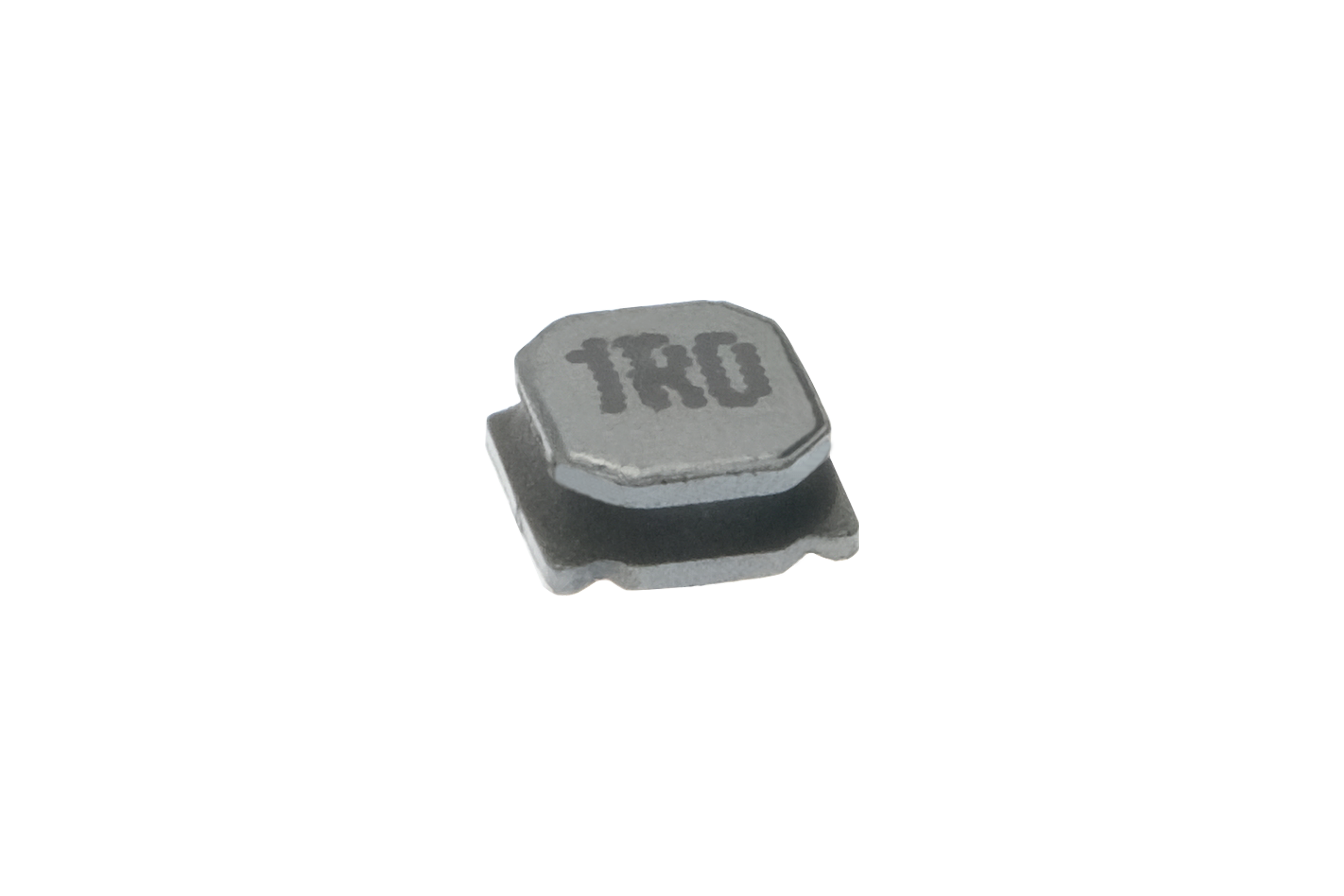

ACKCS4018
儲能
表面貼裝,小型、超薄電感器
大功率,高飽和,低電阻之特性
合金材質磁芯
磁性膠水涂敷結構極大減少了噪聲, 閉合磁路結構設計,漏磁少,抗EMI能力強
產品信息
產品用途
PAD,筆記本電腦,服務器,音箱,網通,安防,手機,智能家居,儲能設備等
產品參數
樣品申請
系列
型號
PDF
電感值
(μH)
共模阻抗
(Ω)
阻抗
(Ω)
電感/
阻抗公差
測試條件
DCR
(mΩ)
飽和電流
TYP(A)
溫升電流
TYP(A)
用途
狀態
工作溫度
(℃)

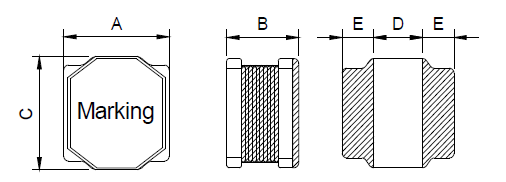

長
(mm)
寬
(mm)
高
(mm)
封裝
屏蔽
材質
產品3D圖
磁膠電感
ACKCS4018-100uH/M-D08
100.00
---
---
±20%
100kHz/1V
1.50
0.46
0.46
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-68uH/M-D08
68.00
---
---
±20%
100kHz/1V
1.08
0.56
0.48
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-47uH/M-D08
47.00
---
---
±20%
100kHz/1V
0.72
0.60
0.65
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-33uH/M-D08
33.00
---
---
±20%
100kHz/1V
0.57
0.85
0.75
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-22uH/M-D08
22.00
---
---
±20%
100kHz/1V
0.38
0.90
0.97
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-15uH/M-D08
15.00
---
---
±20%
100kHz/1V
0.32
1.30
1.05
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-10uH/M-D08
10.00
---
---
±20%
100kHz/1V
0.18
1.50
1.52
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-6.8uH/M-D08
6.80
---
---
±20%
100kHz/1V
0.14
1.90
1.70
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-4.7uH/M-D08
4.70
---
---
±20%
100kHz/1V
0.11
2.30
1.90
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-3.3uH/M-D08
3.30
---
---
±20%
100kHz/1V
0.07
2.50
2.30
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-2.2uH/M-D08
2.20
---
---
±20%
100kHz/1V
0.07
3.30
2.50
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-1.5uH/N-D08
1.50
---
---
±30%
100kHz/1V
0.04
4.00
2.90
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-1uH/N-D08
1.00
---
---
±30%
100kHz/1V
0.04
5.10
3.20
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-100uH/M
100.00
---
---
±20%
100kHz/1V
1.60
0.55
0.41
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-68uH/M
68.00
---
---
±20%
100kHz/1V
1.15
0.62
0.45
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-47uH/M
47.00
---
---
±20%
100kHz/1V
0.85
0.70
0.60
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-33uH/M
33.00
---
---
±20%
100kHz/1V
0.59
0.95
0.70
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-22uH/M
22.00
---
---
±20%
100kHz/1V
0.41
1.05
0.95
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-15uH/M
15.00
---
---
±20%
100kHz/1V
0.33
1.40
1.20
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-10uH/M
10.00
---
---
±20%
100kHz/1V
0.19
1.60
1.48
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-6.8uH/M
6.80
---
---
±20%
100kHz/1V
0.14
2.10
1.60
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-4.7uH/M
4.70
---
---
±20%
100kHz/1V
0.11
2.60
1.80
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-3.3uH/M
3.30
---
---
±20%
100kHz/1V
0.08
2.90
2.10
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-2.2uH/M
2.20
---
---
±20%
100kHz/1V
0.07
3.80
2.40
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-1.5uH/N
1.50
---
---
±30%
100kHz/1V
0.04
4.70
2.85
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS4018-1uH/N
1.00
---
---
±30%
100kHz/1V
0.04
5.80
3.00
車規品
量產
-40~125
4.00
4.00
1.80
SMD
Y
鎳鋅鐵氧體
注釋
所有數據基于環境溫度25℃條件下測試。
電感測試條件為100kHz, 1.0V。
飽和電流：電感值下降其初始值的30%時所加載的實際直流電流值。
溫升電流：使產品溫度上升到ΔT40℃時所加載的實際直流電流值(Ta=393℃)。
特別提醒：線路設計，組件布局，印刷線路板(PCB)尺寸及厚度，散熱系統等均會影響產品溫度。
請務必在最終應用時，驗證產品發熱狀況。
保存
產品在包裝中的保存條件：溫度 5～40°C，相對濕度小于等于 70%。
如果取出使用，剩余的產品請用膠袋密封按照以上條件保存，避免端子(電極)氧化，影響焊接狀態。
產品儲存期不建議超過 12 個月，在其他影響下，端子可能會退化，導致焊接性差。
請不要將產品保存于高溫、高濕、有塵埃、腐蝕性氣體的不適合環境中。
請小心輕放，避免由于產品的跌落或取用不當而引致的損壞。
手上的油脂會導致可焊性降低，應避免用手直接接觸端子。
