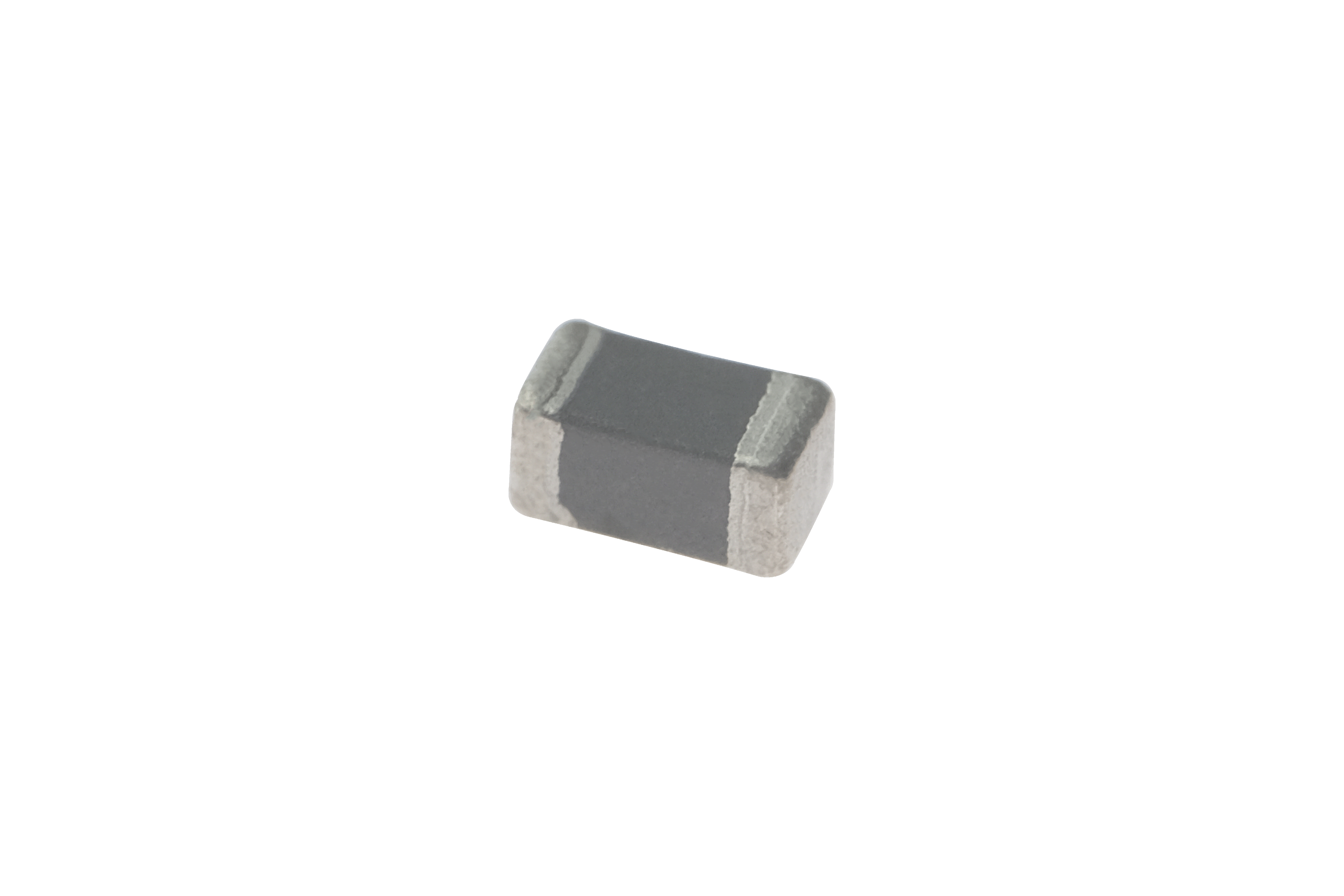

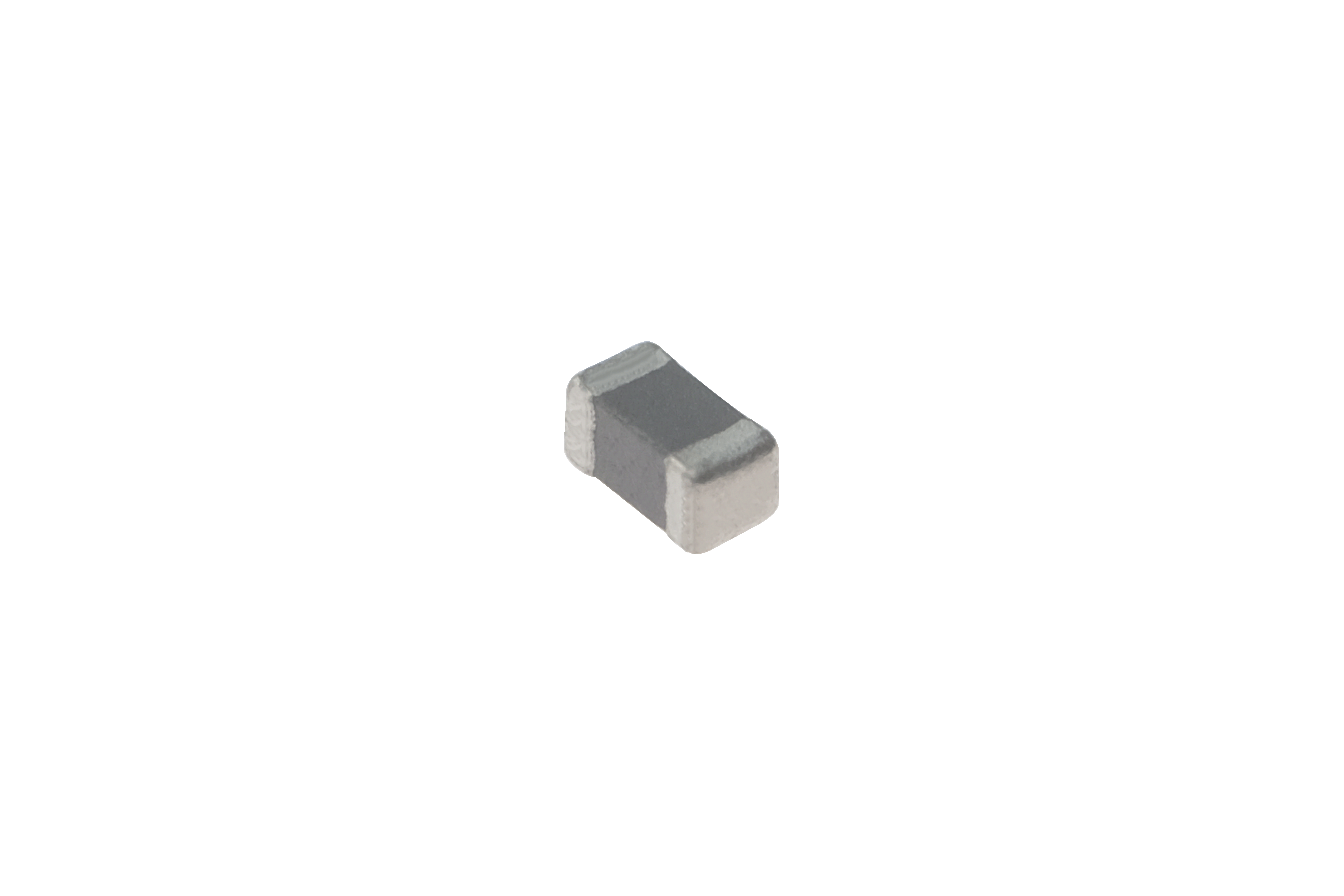

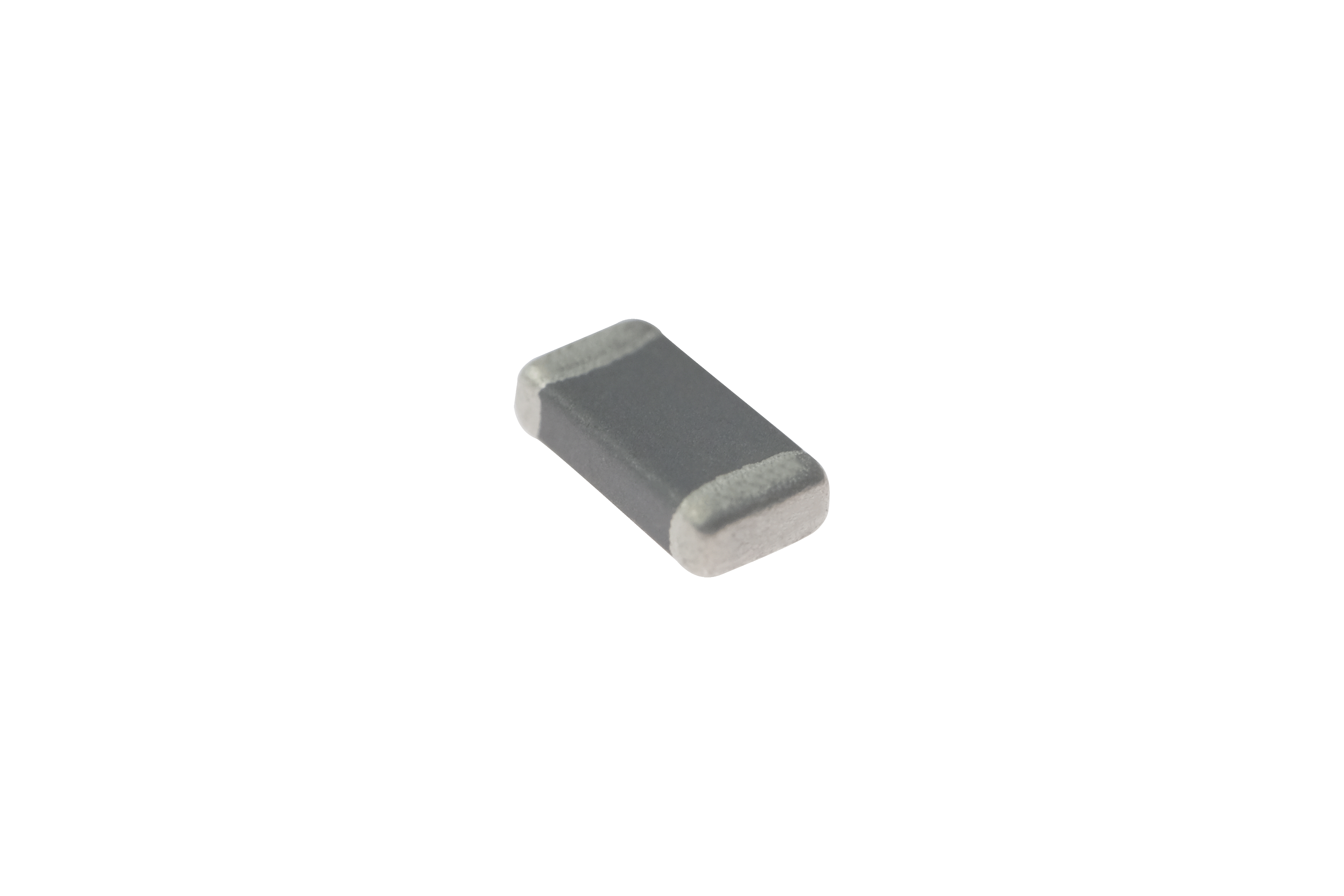

CKGB1206
EMC
可廣泛應用于抑制電磁干擾的頻率范圍。
優良的可焊性。
可采用表面安裝設備進行安裝。
產品信息
產品用途
用于計算機及其周邊設備、錄像機、辦公自動化設備等數字設備的噪聲抑制。
產品參數
樣品申請
系列
型號
PDF
電感值
(μH)
共模阻抗
(Ω)
阻抗
(Ω)
電感/
阻抗公差
測試條件
DCR
(mΩ)
飽和電流
TYP(A)
溫升電流
TYP(A)
用途
狀態
工作溫度
(℃)

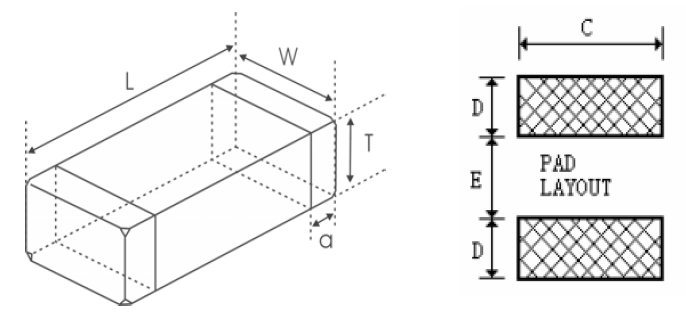

長
(mm)
寬
(mm)
高
(mm)
封裝
屏蔽
材質
產品3D圖
疊層鐵氧體磁珠
CKGB1206-2000Ω/300mA
-
-
2000
±25%
50MHz
700
0.300
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-2000Ω/80mA
-
-
2000
±25%
50MHz
1000
0.080
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-1500Ω/500mA
-
-
1500
±25%
50MHz
450
0.50
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-1200Ω/1A
-
-
1200
±25%
100MHz
350
1
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-1200Ω/100mA
-
-
1200
±25%
100MHz
600
0.100
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-1000Ω/2A(R)
-
-
1000
±25%
100MHz
120
2
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-1000Ω/2A
-
-
1000
±25%
100MHz
300
2
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-1000Ω/400mA
-
-
1000
±25%
100MHz
550
0.400
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-800Ω/2A(R)
-
-
800
±25%
100MHz
110
2
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-800Ω/2A
-
-
800
±25%
100MHz
250
2
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-800Ω/400mA
-
-
800
±25%
100MHz
550
0.400
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-600Ω/2A(R)
-
-
600
±25%
100MHz
100
2
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-600Ω/2A
-
-
600
±25%
100MHz
250
2
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-600Ω/600mA
-
-
600
±25%
100MHz
450
0.600
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-500Ω/2A(R)
-
-
500
±25%
100MHz
85
2
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-500Ω/2A
-
-
500
±25%
100MHz
200
2
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-500Ω/600mA
-
-
500
±25%
100MHz
450
0.600
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-300Ω/2.5A
-
-
300
±25%
100MHz
65
2.5
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-300Ω/2A
-
-
300
±25%
100MHz
200
2
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-300Ω/800mA
-
-
300
±25%
100MHz
400
0.800
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-220Ω/3A
-
-
220
±25%
100MHz
55
3
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-220Ω/2.5A
-
-
220
±25%
100MHz
200
2.5
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-220Ω/800mA
-
-
220
±25%
100MHz
350
0.800
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-150Ω/3A
-
-
150
±25%
100MHz
45
3
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-150Ω/2.5A
-
-
150
±25%
100MHz
150
2.5
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-150Ω/800mA
-
-
150
±25%
100MHz
300
0.800
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-120Ω/4A
-
-
120
±25%
100MHz
35
4
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-120Ω/3A
-
-
120
±25%
100MHz
100
3
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-120Ω/1A
-
-
120
±25%
100MHz
250
1
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-80Ω/4A
-
-
80
±25%
100MHz
35
4
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-80Ω/3A
-
-
80
±25%
100MHz
100
3
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-80Ω/1A
-
-
80
±25%
100MHz
150
1
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-60Ω/4A
-
-
60
±25%
100MHz
25
4
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-60Ω/3A
-
-
60
±25%
100MHz
100
3
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-60Ω/1A
-
-
60
±25%
100MHz
150
1
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-50Ω/4A
-
-
50
±25%
100MHz
25
4
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-50Ω/3A
-
-
50
±25%
100MHz
100
3
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-30Ω/4A
-
-
30
±25%
100MHz
25
4
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-30Ω/3A
-
-
30
±25%
100MHz
80
3
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-30Ω/1A
-
-
30
±25%
100MHz
100
1
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-26Ω/6A
-
-
26
±25%
100MHz
15
6
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-26Ω/3A
-
-
26
±25%
100MHz
50
3
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-26Ω/1A
-
-
26
±25%
100MHz
100
1
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-10Ω/6A
-
-
10
7～15Ω
100MHz
15
6
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-10Ω/4A
-
-
10
7～15Ω
100MHz
50
4
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-0Ω/6A
-
-
---
0～15Ω
100MHz
10
6
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-0Ω/4A
-
-
---
0～15Ω
100MHz
40
4
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
疊層鐵氧體磁珠
CKGB1206-0Ω/1A
-
-
---
0～15Ω
100MHz
100
1
-
消費品
量產
-40~85
3.2
1.6
0.90
SDM
Y
鐵氧體
注釋
所有數據基于環境溫度25℃條件下測試。
電感測試條件為100kHz, 1.0V。
飽和電流：電感值下降其初始值的30%時所加載的實際直流電流值。
溫升電流：使產品溫度上升到ΔT40℃時所加載的實際直流電流值(Ta=393℃)。
特別提醒：線路設計，組件布局，印刷線路板(PCB)尺寸及厚度，散熱系統等均會影響產品溫度。
請務必在最終應用時，驗證產品發熱狀況。
保存
產品在包裝中的保存條件: 溫度 5~40°C，相對濕度小于等于 70%。
如果取出使用，剩余的產品請用膠袋密封按照以上條件保存，避免端子(電極)氧化，影響焊接狀態。
產品儲存期不建議超過 12 個月，在其他影響下，端子可能會退化，導致焊接性差。
請不要將產品保存于高溫、高濕、有塵埃、腐蝕性氣體的不適合環境中。
請小心輕放，避免由于產品的跌落或取用不當而引致的損壞。
手上的油脂會導致可焊性降低，應避免用手直接接觸端子。
