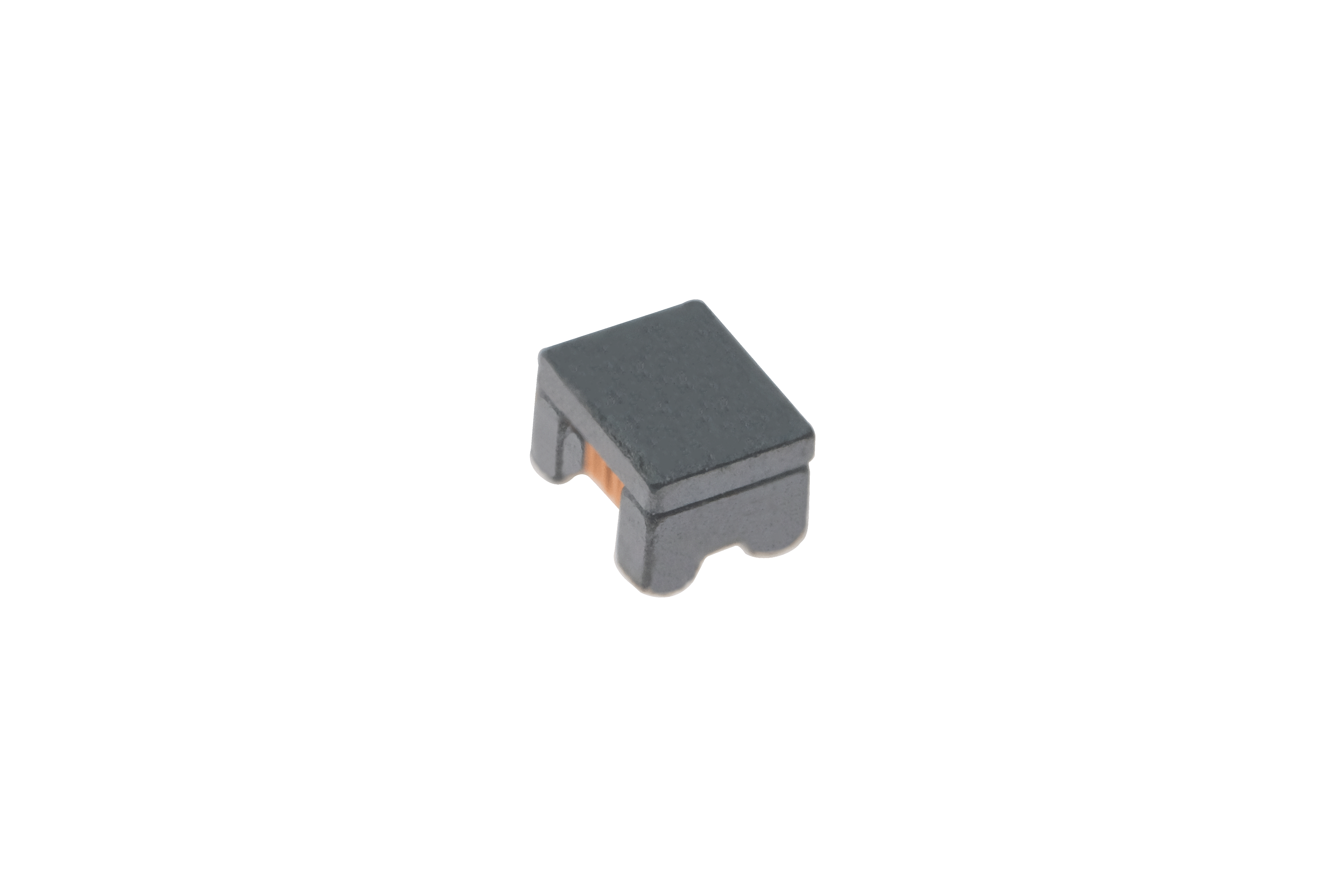

CMC1210U
EMC
高頻共模阻抗高
噪聲抑制性能優良
對于不同的噪聲電頻和信號頻率，選擇20Ω~2000Ω阻抗
產品信息
產品用途
1.電腦和外圍設備的USB 2.0線路.
2.用于計算機、DVC、機頂盒的IEEE 1394線路.
3.LVDS，用于液體顯示面板的面板線，圖形卡等.
4.電腦和外圍設備的USB 3.0或HDMI2.0線路.
產品參數
樣品申請
系列
型號
PDF
電感值
(μH)
共模阻抗
(Ω)
阻抗
(Ω)
電感/
阻抗公差
測試條件
DCR
(mΩ)
飽和電流
TYP(A)
溫升電流
TYP(A)
用途
狀態
工作溫度
(℃)
長
(mm)
寬
(mm)
高
(mm)
封裝
屏蔽
材質
產品3D圖
繞線共模電感
CMC1210U-121-2P-T
-
120
-
±25%
100MHz
350
0.33
-
消費品
量產
-40~125
1.25
1
0.80
SDM
N
鎳鋅鐵氧體
繞線共模電感
CMC1210U-900-2P-T
-
90
-
±25%
100MHz
400
0.3
-
消費品
量產
-40~125
1.25
1
0.80
SDM
N
鎳鋅鐵氧體
繞線共模電感
CMC1210U-600-2P-T
-
60
-
±25%
100MHz
300
0.3
-
消費品
量產
-40~125
1.25
1
0.80
SDM
N
鎳鋅鐵氧體
繞線共模電感
CMC1210U-500-2P-T
-
50
-
±25%
100MHz
300
0.3
-
消費品
量產
-40~125
1.25
1
0.80
SDM
N
鎳鋅鐵氧體
繞線共模電感
CMC1210U-350-2P-T
-
35
-
±25%
100MHz
300
0.4
-
消費品
量產
-40~125
1.25
1
0.80
SDM
N
鎳鋅鐵氧體
注釋
所有數據基于環境溫度25℃條件下測試。
電感測試條件為100kHz, 1.0V。
飽和電流：電感值下降其初始值的30%時所加載的實際直流電流值。
溫升電流：使產品溫度上升到ΔT40℃時所加載的實際直流電流值(Ta=393℃)。
特別提醒：線路設計，組件布局，印刷線路板(PCB)尺寸及厚度，散熱系統等均會影響產品溫度。
請務必在最終應用時，驗證產品發熱狀況。
保存
產品在包裝中的保存條件: 溫度 5~40°C，相對濕度小于等于 70%。
如果取出使用，剩余的產品請用膠袋密封按照以上條件保存，避免端子(電極)氧化，影響焊接狀態。
產品儲存期不建議超過 12 個月，在其他影響下，端子可能會退化，導致焊接性差。
請不要將產品保存于高溫、高濕、有塵埃、腐蝕性氣體的不適合環境中。
請小心輕放，避免由于產品的跌落或取用不當而引致的損壞。
手上的油脂會導致可焊性降低，應避免用手直接接觸端子。
