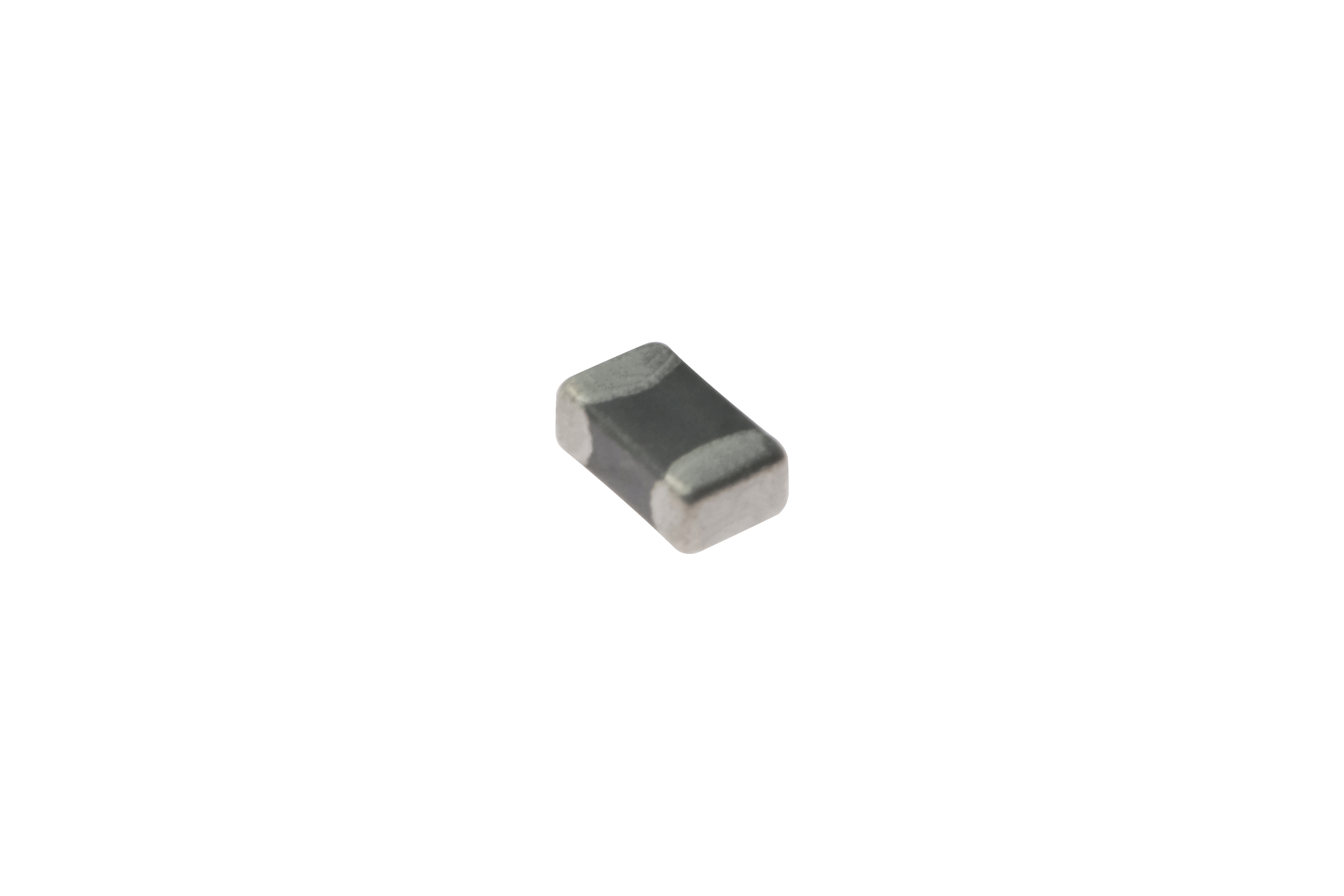

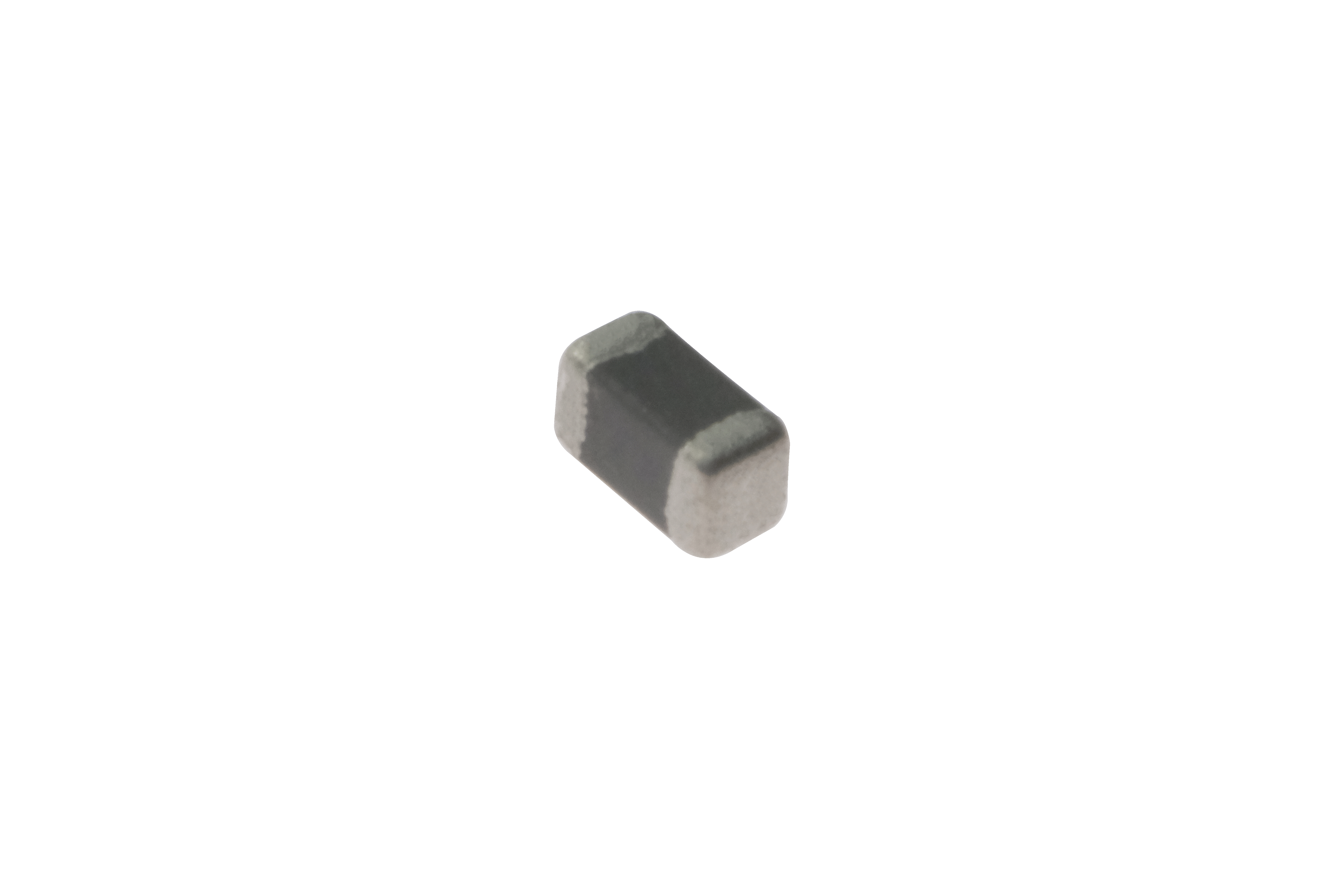

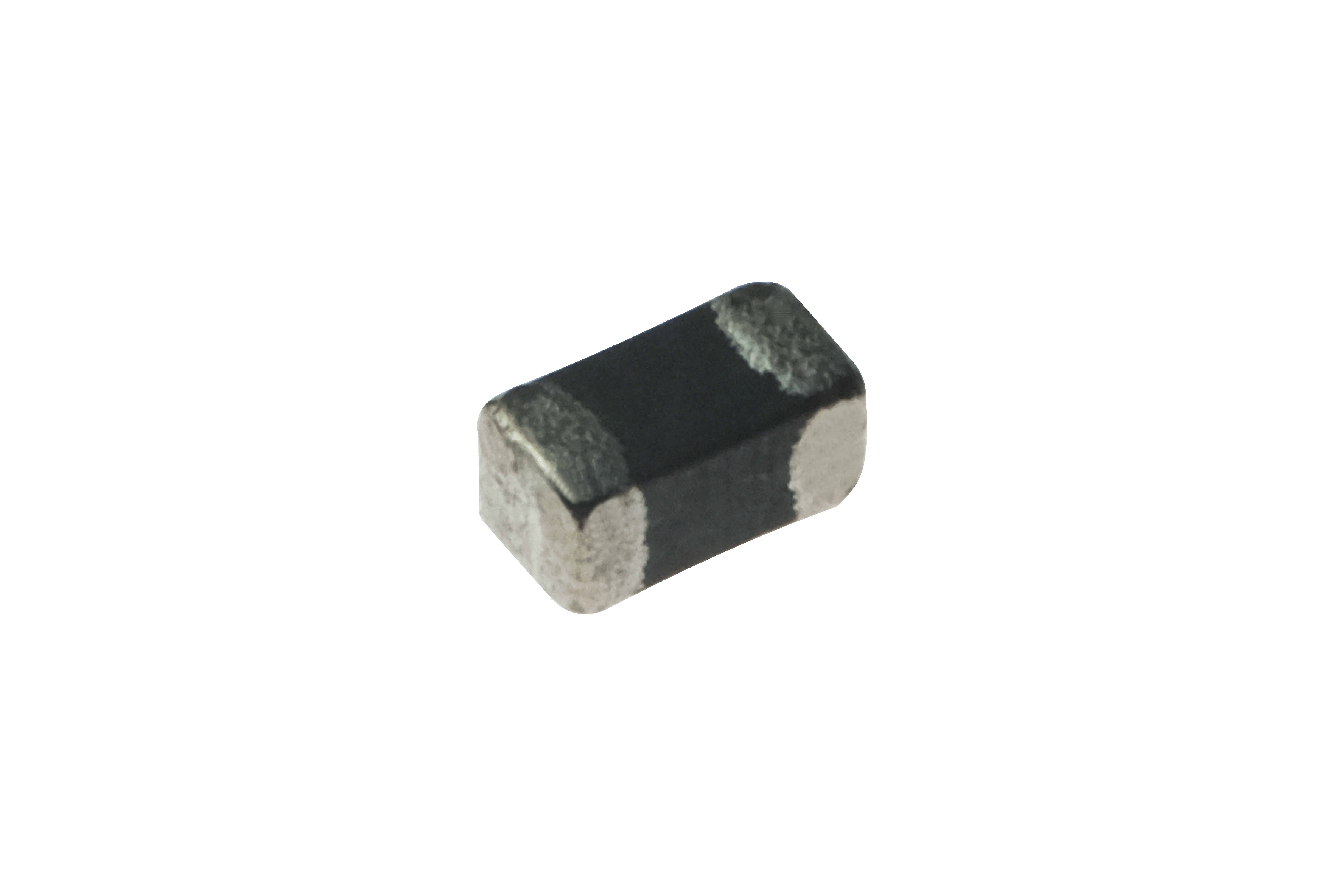

CKFI0402
儲能
采用單片結構，可靠性高，電感尺寸小
電磁屏蔽，無交叉耦合
無方向性安裝的完美形狀
可焊性好，耐熱性高，適用于波峰焊或回流焊
產品信息
產品用途
防止對電子裝備二次側信號的電磁干擾。
產品參數
樣品申請
系列
型號
PDF
電感值
(μH)
共模阻抗
(Ω)
阻抗
(Ω)
電感/
阻抗公差
測試條件
DCR
(mΩ)
飽和電流
TYP(A)
溫升電流
TYP(A)
用途
狀態
工作溫度
(℃)

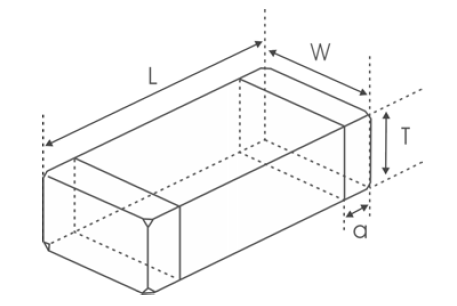

長
(mm)
寬
(mm)
高
(mm)
封裝
屏蔽
材質
產品3D圖
疊層鐵氧體電感
CKFI0402-1.0uH/K
1
-
-
±10%
10MHz
900
0.025
-
消費品
量產
-40~85
1
0.50
0.50
SMD
Y
鎳鋅鐵氧體
疊層鐵氧體電感
CKFI0402-0.82uH/K
0.82
-
-
±10%
25MHz
3000
0.018
-
消費品
量產
-40~85
1
0.50
0.50
SMD
Y
鎳鋅鐵氧體
疊層鐵氧體電感
CKFI0402-0.68uH/K
0.68
-
-
±10%
25MHz
2300
0.020
-
消費品
量產
-40~85
1
0.50
0.50
SMD
Y
鎳鋅鐵氧體
疊層鐵氧體電感
CKFI0402-0.56uH/K
0.56
-
-
±10%
25MHz
2000
0.020
-
消費品
量產
-40~85
1
0.50
0.50
SMD
Y
鎳鋅鐵氧體
疊層鐵氧體電感
CKFI0402-0.47uH/K
0.47
-
-
±10%
25MHz
1500
0.020
-
消費品
量產
-40~85
1
0.50
0.50
SMD
Y
鎳鋅鐵氧體
疊層鐵氧體電感
CKFI0402-0.39uH/K
0.39
-
-
±10%
25MHz
1300
0.020
-
消費品
量產
-40~85
1
0.50
0.50
SMD
Y
鎳鋅鐵氧體
疊層鐵氧體電感
CKFI0402-0.33uH/K
0.33
-
-
±10%
25MHz
1200
0.025
-
消費品
量產
-40~85
1
0.50
0.50
SMD
Y
鎳鋅鐵氧體
疊層鐵氧體電感
CKFI0402-0.27uH/K
0.27
-
-
±10%
25MHz
1200
0.025
-
消費品
量產
-40~85
1
0.50
0.50
SMD
Y
鎳鋅鐵氧體
疊層鐵氧體電感
CKFI0402-0.22uH/K
0.22
-
-
±10%
25MHz
1000
0.025
-
消費品
量產
-40~85
1
0.50
0.50
SMD
Y
鎳鋅鐵氧體
疊層鐵氧體電感
CKFI0402-0.18uH/K
0.18
-
-
±10%
25MHz
800
0.025
-
消費品
量產
-40~85
1
0.50
0.50
SMD
Y
鎳鋅鐵氧體
疊層鐵氧體電感
CKFI0402-0.15uH/K
0.15
-
-
±10%
25MHz
800
0.025
-
消費品
量產
-40~85
1
0.50
0.50
SMD
Y
鎳鋅鐵氧體
疊層鐵氧體電感
CKFI0402-0.12uH/K
0.12
-
-
±10%
25MHz
700
0.025
-
消費品
量產
-40~85
1
0.50
0.50
SMD
Y
鎳鋅鐵氧體
疊層鐵氧體電感
CKFI0402-0.10uH/K
0.10
-
-
±10%
25MHz
700
0.025
-
消費品
量產
-40~85
1
0.50
0.50
SMD
Y
鎳鋅鐵氧體
疊層鐵氧體電感
CKFI0402-82nH/K
0.0820
-
-
±10%
50MHz
450
0.025
-
消費品
量產
-40~85
1
0.50
0.50
SMD
Y
鎳鋅鐵氧體
疊層鐵氧體電感
CKFI0402-68nH/K
0.0680
-
-
±10%
50MHz
450
0.025
-
消費品
量產
-40~85
1
0.50
0.50
SMD
Y
鎳鋅鐵氧體
疊層鐵氧體電感
CKFI0402-56nH/K
0.0560
-
-
±10%
50MHz
450
0.025
-
消費品
量產
-40~85
1
0.50
0.50
SMD
Y
鎳鋅鐵氧體
疊層鐵氧體電感
CKFI0402-47nH/K
0.0470
-
-
±10%
50MHz
450
0.025
-
消費品
量產
-40~85
1
0.50
0.50
SMD
Y
鎳鋅鐵氧體
注釋
所有數據基于環境溫度25℃條件下測試。
電感測試條件為100kHz, 1.0V。
飽和電流：電感值下降其初始值的30%時所加載的實際直流電流值。
溫升電流：使產品溫度上升到ΔT40℃時所加載的實際直流電流值(Ta=393℃)。
特別提醒：線路設計，組件布局，印刷線路板(PCB)尺寸及厚度，散熱系統等均會影響產品溫度。
請務必在最終應用時，驗證產品發熱狀況。
保存
產品在包裝中的保存條件：溫度 5～40°C，相對濕度小于等于 70%。
如果取出使用，剩余的產品請用膠袋密封按照以上條件保存，避免端子(電極)氧化，影響焊接狀態。
產品儲存期不建議超過 12 個月，在其他影響下，端子可能會退化，導致焊接性差。
請不要將產品保存于高溫、高濕、有塵埃、腐蝕性氣體的不適合環境中。
請小心輕放，避免由于產品的跌落或取用不當而引致的損壞。
手上的油脂會導致可焊性降低，應避免用手直接接觸端子。
