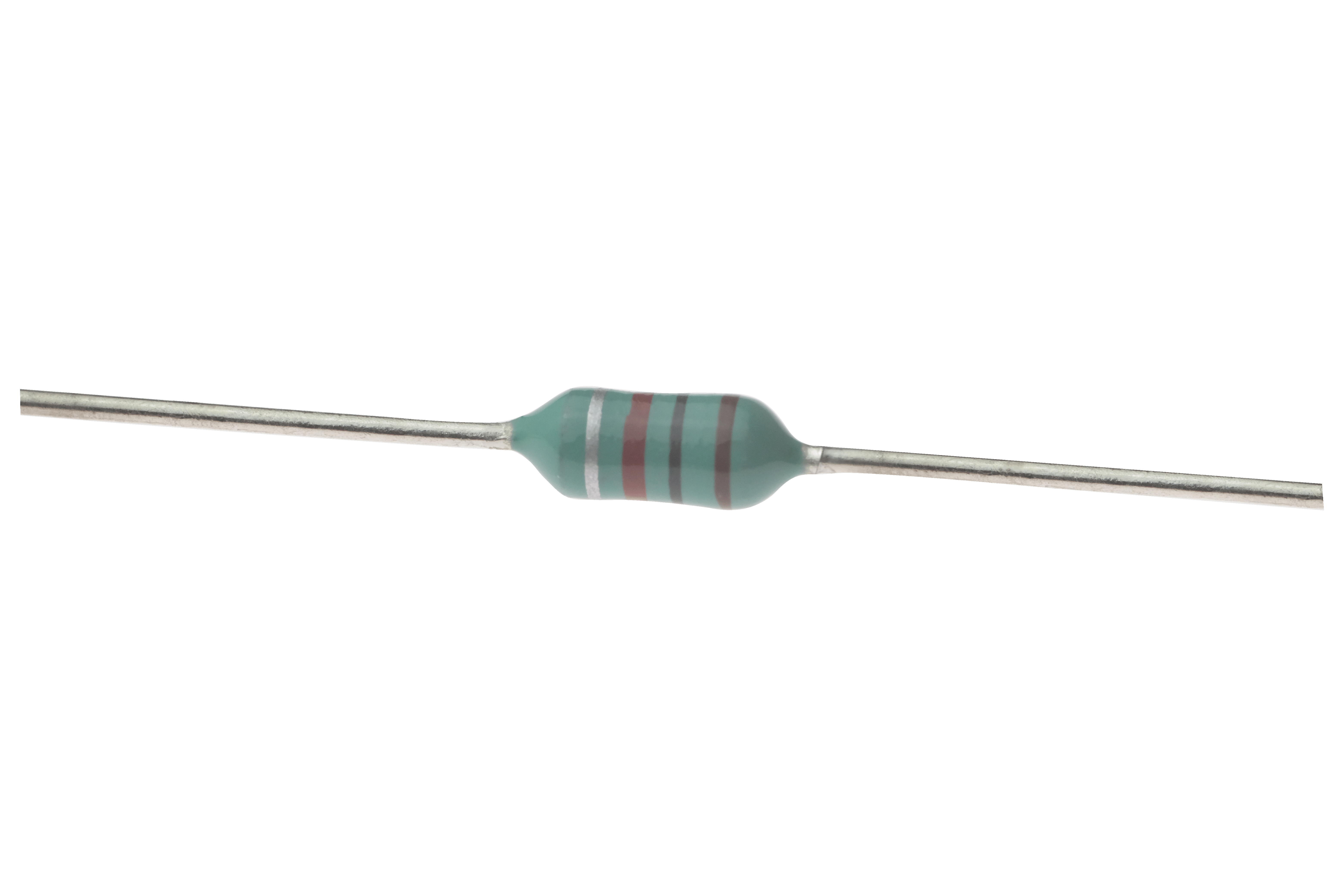

CKL0307
儲能
感量范圍寬，尺寸小，重量輕
高Q和SRF值，卷裝適用于自動插件，使用壽命長
產品信息
產品用途
用于TV、音響，收音機，電話機。
用其他各種電子產品上。
產品參數
樣品申請
系列
型號
PDF
電感值
(μH)
共模阻抗
(Ω)
阻抗
(Ω)
電感/
阻抗公差
測試條件
DCR
(mΩ)
飽和電流
TYP(A)
溫升電流
TYP(A)
用途
狀態
工作溫度
(℃)
長
(mm)
寬
(mm)
高
(mm)
封裝
屏蔽
材質
產品3D圖
色環電感
CKL0307-1.5mH/K
1500
-
-
±10%
0.252MHz
39000
40
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-1.2mH/K
1200
-
-
±10%
0.252MHz
37000
50
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-1.0mH/K
1000
-
-
±10%
0.796MHz
31400
60
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-820uH/K
820
-
-
±10%
0.796MHz
27500
65
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-680uH/K
680
-
-
±10%
0.796MHz
25300
75
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-560uH/K
560
-
-
±10%
0.796MHz
15500
85
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-470uH/K
470
-
-
±10%
0.796MHz
14000
90
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-390uH/K
390
-
-
±10%
0.796MHz
12600
95
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-330uH/K
330
-
-
±10%
0.796MHz
11100
100
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-270uH/K
270
-
-
±10%
0.796MHz
7700
120
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-220uH/K
220
-
-
±10%
0.796MHz
7000
130
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-180uH/K
180
-
-
±10%
0.796MHz
6000
140
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-150uH/K
150
-
-
±10%
0.796MHz
5400
150
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-120uH/K
120
-
-
±10%
0.796MHz
4700
160
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-100uH/K
100
-
-
±10%
2.52MHz
4200
165
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-82uH/K
82
-
-
±10%
2.52MHz
3800
175
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-68uH/K
68
-
-
±10%
2.52MHz
3300
185
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-56uH/K
56
-
-
±10%
2.52MHz
2900
195
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-47uH/K
47
-
-
±10%
2.52MHz
2600
205
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-39uH/K
39
-
-
±10%
2.52MHz
2300
240
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-33uH/K
33
-
-
±10%
2.52MHz
2100
255
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-27uH/K
27
-
-
±10%
2.52MHz
1800
270
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-22uH/K
22
-
-
±10%
2.52MHz
1200
285
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-18uH/K
18
-
-
±10%
2.52MHz
1000
315
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-15uH/K
15
-
-
±10%
2.52MHz
930
335
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-12uH/K
12
-
-
±10%
2.52MHz
800
350
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-10uH/K
10
-
-
±10%
7.96MHz
750
370
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-8.2uH/K
8.2
-
-
±10%
7.96MHz
560
425
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-6.8uH/K
6.8
-
-
±10%
7.96MHz
480
470
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-5.6uH/K
5.6
-
-
±10%
7.96MHz
400
500
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-4.7uH/K
4.7
-
-
±10%
7.96MHz
350
530
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-3.9uH/K
3.9
-
-
±10%
7.96MHz
320
555
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-3.3uH/K
3.3
-
-
±10%
7.96MHz
300
575
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-2.7uH/K
2.7
-
-
±10%
7.96MHz
280
595
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-2.2uH/K
2.2
-
-
±10%
7.96MHz
270
630
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-1.8uH/K
1.8
-
-
±10%
7.96MHz
230
655
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-1.5uH/K
1.5
-
-
±10%
7.96MHz
200
700
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-1.2uH/K
1.2
-
-
±10%
7.96MHz
180
740
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-1.0uH/K
1
-
-
±10%
25.2MHz
150
740
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-0.82uH
0.82
-
-
±10%/±20%
25.2MHz
140
740
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-0.68uH
0.68
-
-
±10%/±20%
25.2MHz
130
740
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-0.56uH
0.56
-
-
±10%/±20%
25.2MHz
120
740
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-0.47uH
0.47
-
-
±10%/±20%
25.2MHz
110
740
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-0.39uH/M
0.39
-
-
±20%
25.2MHz
100
740
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-0.33uH/M
0.33
-
-
±20%
25.2MHz
95
740
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-0.27uH/M
0.27
-
-
±20%
25.2MHz
85
740
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
色環電感
CKL0307-0.22uH/M
0.22
-
-
±20%
25.2MHz
80
740
-
消費品
量產
-25~85
7
3.0/3.2
3.0/3.2
DIP
N
鎳鋅鐵氧體
注釋
所有數據基于環境溫度25℃條件下測試。
電感測試條件為100kHz, 1.0V。
飽和電流：電感值下降其初始值的30%時所加載的實際直流電流值。
溫升電流：使產品溫度上升到ΔT40℃時所加載的實際直流電流值(Ta=393℃)。
特別提醒：線路設計，組件布局，印刷線路板(PCB)尺寸及厚度，散熱系統等均會影響產品溫度。
請務必在最終應用時，驗證產品發熱狀況。
保存
產品在包裝中的保存條件：溫度 5～40°C，相對濕度小于等于 70%。
如果取出使用，剩余的產品請用膠袋密封按照以上條件保存，避免端子(電極)氧化，影響焊接狀態。
產品儲存期不建議超過 12 個月，在其他影響下，端子可能會退化，導致焊接性差。
請不要將產品保存于高溫、高濕、有塵埃、腐蝕性氣體的不適合環境中。
請小心輕放，避免由于產品的跌落或取用不當而引致的損壞。
手上的油脂會導致可焊性降低，應避免用手直接接觸端子。
